Roto và stato là gì mà được nhắc đến nhiều trong động cơ của các thiết bị sử dụng hằng ngày. Nếu bạn đang muốn tìm hiểu chi tiết về hai bộ phận trên thì hãy xem hết bài viết này, đặc biệt những ai làm việc trong lĩnh vực sản xuất và sửa chữa động cơ điện. Hoàng Long Vũ sẽ giải thích rõ ràng về khái niệm, cấu tạo và chức năng của stato và roto trong động cơ điện.
1. Roto và Stato là gì?
Roto và stato là hai bộ phận quan trọng có vai trò biến đổi năng lượng điện thành cơ năng trong động cơ điện. Động cơ trang bị rôto và stator xuất hiện nhiều trong các thiết bị gia dụng quen thuộc như quạt điện, máy bơm nước, máy khoan và máy phát điện,… Để bạn đọc hiểu rõ hơn chúng ta hãy đến phần khái niệm chi tiết của từng loại.
Roto là gì
Roto là phần quay của động cơ điện. Khi dòng điện đi qua các cuộn dây của roto, tạo ra mô-men xoắn làm cho roto quay. Khi roto quay, nó sẽ truyền động lực đến các bộ phận cơ khí khác trong động cơ, làm cho thiết bị và máy móc hoạt động.

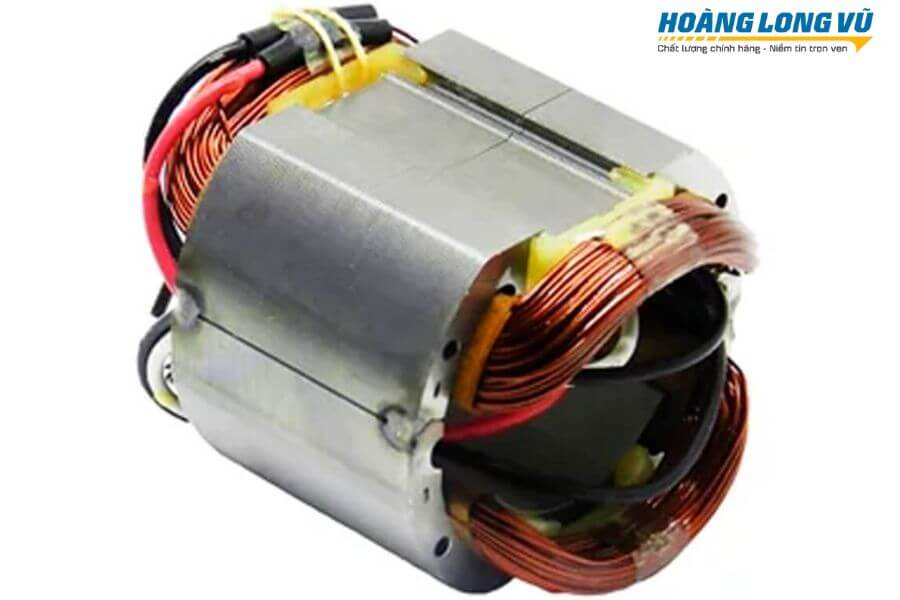

Stato là gì
Stato là phần tĩnh của động cơ điện, bao quanh roto. Nó chứa các cuộn dây tạo ra từ trường quay khi được cấp điện, rồi tương tác với với rotor để tạo chuyển động.
Các loại động cơ điện sử dụng roto và stato
Có hai loại động cơ điện xoay chiều phổ biến sử dụng stato và roto hiện nay:
Động cơ không đồng bộ (động cơ cảm ứng): là loại động cơ phổ biến nhất do được sử dụng rộng rãi trong công nghiệp và cả dân dụng. Roto của động cơ không đồng bộ thường là loại roto lồng sóc, có cấu tạo đơn và độ bền cao.
Động cơ đồng bộ: là loại động cơ có tốc độ quay đồng bộ với tần số của dòng điện cung cấp. Roto của động cơ đồng bộ thường là loại roto dây quấn, cho phép điều khiển tốc độ linh hoạt hơn so với động cơ không đồng bộ.
Tham khảo thêm: Cổ góp trong động cơ điện là gì?
2. Cấu tạo của Roto và Stato
Phần này chúng tôi sẽ đi sâu vào cấu tạo chi tiết của rotor và stator để hiểu sâu hơn về 2 bộ phận này và nguyên lý hoạt động của động cơ.

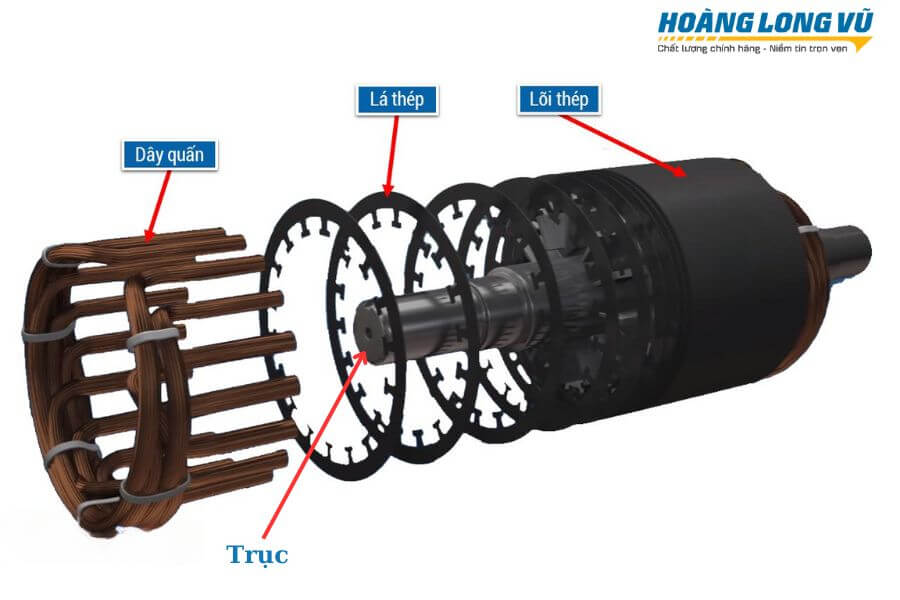

2.1 Cấu tạo Roto
Roto phần chuyển động của động cơ có cấu tạo phức tạp để đáp ứng các yêu cầu kỹ thuật cụ thể. Gồm 3 thành phần chính sau:
Lõi thép roto
Được làm từ các lá thép mỏng (thường là thép silic) ghép lại với nhau để giảm thiểu tổn thất do dòng điện xoáy, từ đó giảm tổn hao năng lượng.
Các lá thép này được dập và ghép lại thành một khối. Mặt ngoài của lõi thép có các rãnh để đặt dây quấn, còn ở giữa có lỗ để lắp trục
Dây quấn hoặc thanh dẫn điện

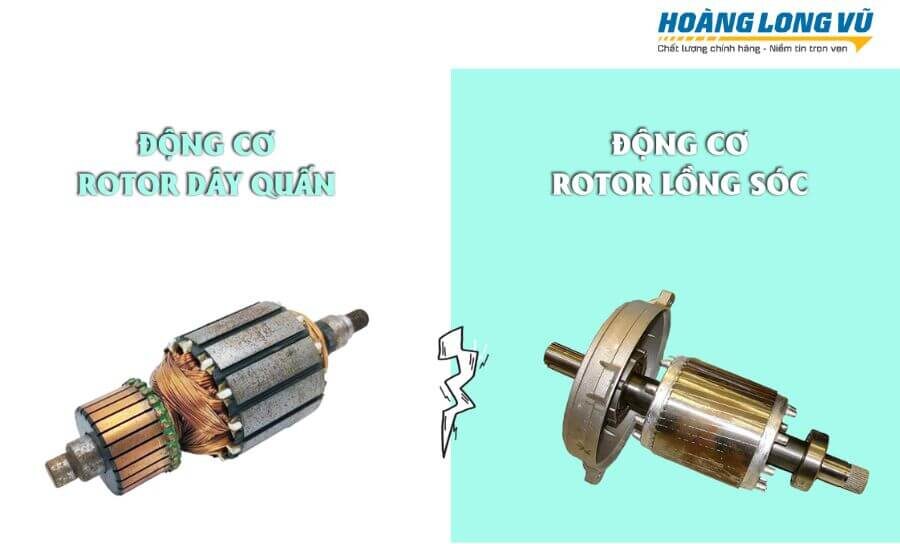

Roto có hai loại chính là roto lồng sóc và roto dây quấn:
Rôto lồng sóc (roto ngắn mạch): là loại phổ biến nhất bao gồm các thanh dẫn điện (thường bằng nhôm hoặc đồng) đặt trong các rãnh của lõi thép và được nối với nhau bằng hai vòng ngắn mạch ở hai đầu, tạo thành một cấu trúc giống cái lồng.
Rotor dây quấn: Loại này có các cuộn dây quấn riêng biệt, được đặt trong các rãnh của lõi thép. Các dây quấn này kết nối với nhau qua các vòng trượt và chổi than, cho phép kết nối với mạch điện bên ngoài để điều chỉnh tốc độ hoặc mô-men xoắn.
Trục máy
Trục máy kết nối với lõi thép rotor và truyền chuyển động quay đến các bộ phận khác của máy móc. Trục thường được làm bằng thép để đảm bảo độ bền và khả năng chịu tải.
Tham khảo thêm: Chổi than là gì? ứng dụng của nó trong động cơ điện

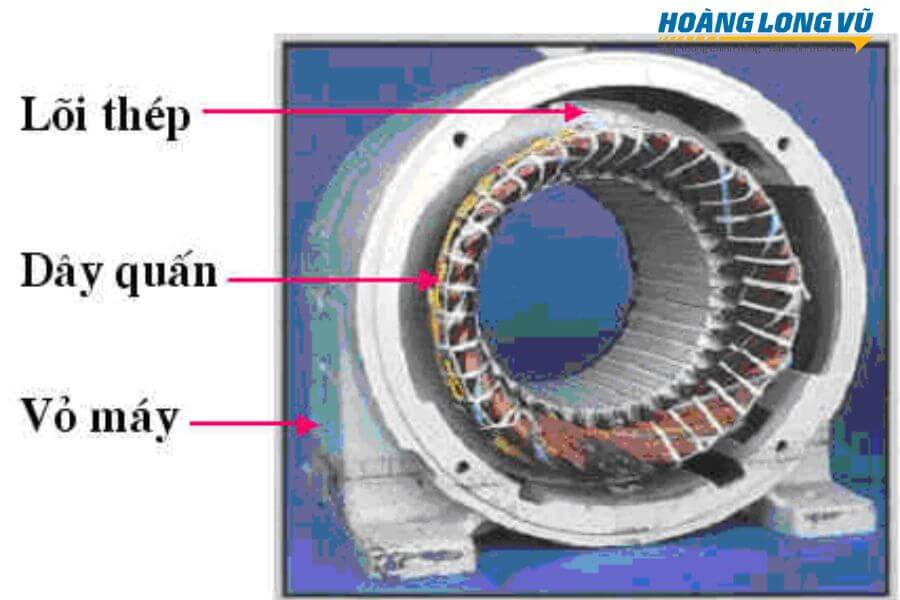

2.2 Cấu tạo Stato
Stator phần tĩnh của động được cấu tạo gồm hai thành phần chính:
Lõi thép stato
Tương tự như lõi thép của roto, lõi thép stator cũng được chế tạo từ các lá thép kỹ thuật điện mỏng. Lõi thép stato được thiết kế dạng hình trụ, bên trong có các rãnh dọc theo hướng trục đặt dây quấn. Lõi thép stato còn được ép chặt vào trong vỏ máy để đảm bảo cố định và dẫn nhiệt tốt.
Dây quấn stato
Thường là các cuộn dây đồng ba pha được đặt trong các rãnh của lõi thép. Thường dây quấn stato có hai kiểu nối chính:
- Nối hình sao: Ba đầu dây của ba cuộn dây được nối chung tại một điểm trung tính. Kiểu nối này cho điện áp pha thấp hơn nhưng dòng điện pha cao hơn.
- Nối hình tam giác: Ba cuộn dây được nối tiếp với nhau theo hình tam giác. Kiểu nối này cho điện áp pha cao hơn nhưng dòng điện pha thấp hơn.
2.3 Phân biệt roto và stato nhanh chóng
“Stato là phần tĩnh của động cơ điện, tạo ra từ trường quay khi có dòng điện chạy qua cuộn dây của nó. Roto là phần động, nằm bên trong stato, phản ứng với từ trường này để quay, chuyển đổi năng lượng điện thành chuyển động cơ học”.
Câu trên chỉ ra sự khác biệt lớn nhất của của stato và roto, giúp bạn nhanh chóng phân biệt chính xác giữa 2 bộ phận roto và stato.

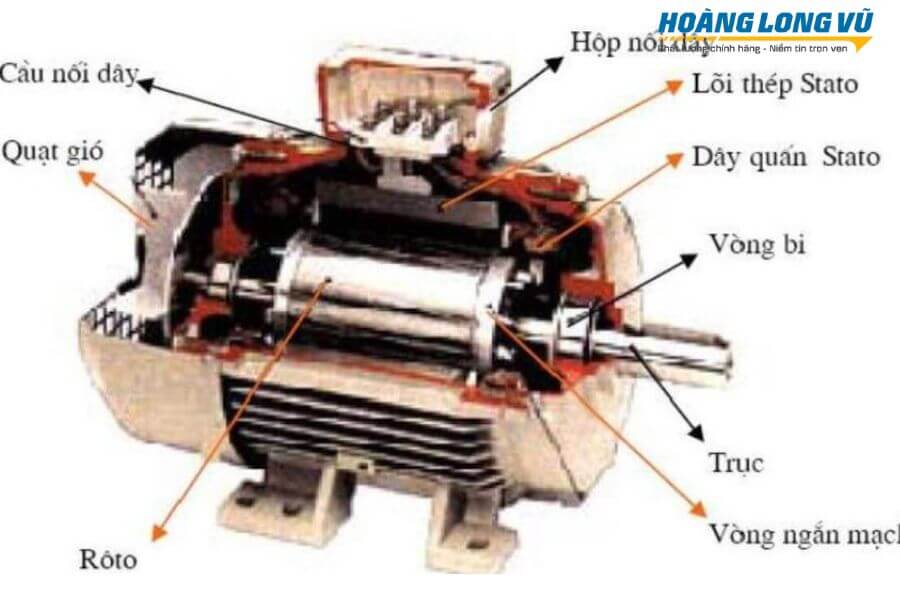

3. Chức năng của stato và roto
Trong động cơ điện, roto và stato tương tác với nhau để tạo ra chuyển động quay. Khi dòng điện cung cấp chạy qua cuộn dây của stato, nó sẽ tạo ra từ trường quay xung quanh roto. Roto với dây quấn sẽ phản ứng với từ trường này, dẫn đến sự chuyển đổi năng lượng điện thành cơ năng dưới dạng mô men xoắn.
Quá trình trên diễn ra dựa hiện tượng vật lý quen thuộc cảm ứng điện từ của roto và từ trường quay của stato.
- Từ trường quay của stato: khi dòng điện xoay chiều đi qua dây quấn của stato, tạo ra từ trường quay. Tốc độ quay của từ trường sẽ phụ thuộc tần số của dòng điện và số cực của stato
- Cảm ứng điện từ trong roto: Là khi roto tiếp xúc với tư tường quay của stato, dòng điện cảm ứng được sinh ra trong cuộn dây của roto (đối với roto dây quấn) hoặc trong thanh dẫn điện (đối với roto lồng sóc). Dòng điện cảm ứng này tương tác với từ trường của stato, tạo ra lực điện từ và mô-men xoắn làm cho roto quay
So sánh nguyên lý hoạt động của động cơ không đồng bộ và động cơ đồng bộ
Cách hoạt động của roto và stato trong động cơ không đồng bộ
- Nguyên lý hoạt động: Trong động cơ không đồng bộ, roto không quay với cùng tốc độ với từ trường của stato. Sự chênh lệch tốc độ này được gọi là “trượt”. Dòng điện cảm ứng trong roto được tạo ra do sự chênh lệch này và tương tác với từ trường để tạo ra mô-men xoắn
- Ưu điểm: Thiết kế đơn giản, độ bền cao, chi phí thấp
- Nhược Điểm: Hiệu suất thấp hơn động cơ đồng bộ, không duy trì được tốc độ quay ổn định dưới tải thay đổi
Nguyên lý hoạt động của stato và roto trong động cơ đồng bộ
- Nguyên lý hoạt động: Trong động cơ đồng bộ, roto quay với cùng tốc độ với từ trường của stato nghĩa là không có trượt. Để đạt được điều này, roto thường có nam châm vĩnh cửu hoặc cuộn dây được cấp dòng điện một chiều để tạo ra từ trường
- Ưu điểm: Hiệu suất cao, duy trì tốc độ quay ổn định và chính xác
- Nhược điểm: Thiết kế phức tạp hơn, chi phí cao hơn, yêu cầu hệ thống điều khiển phức tạp để duy trì đồng bộ hóa
Việc hiểu rõ nguyên lý hoạt động của roto và stato trong các loại động cơ khác nhau sẽ giúp bạn lựa chọn và sử dụng động cơ điện cho thiết bị một cách hiệu quả, phù hợp với từng ứng dụng công việc cụ thể.
Tham khảo thêm: Cách sửa máy khoan bị hỏng roto và stato

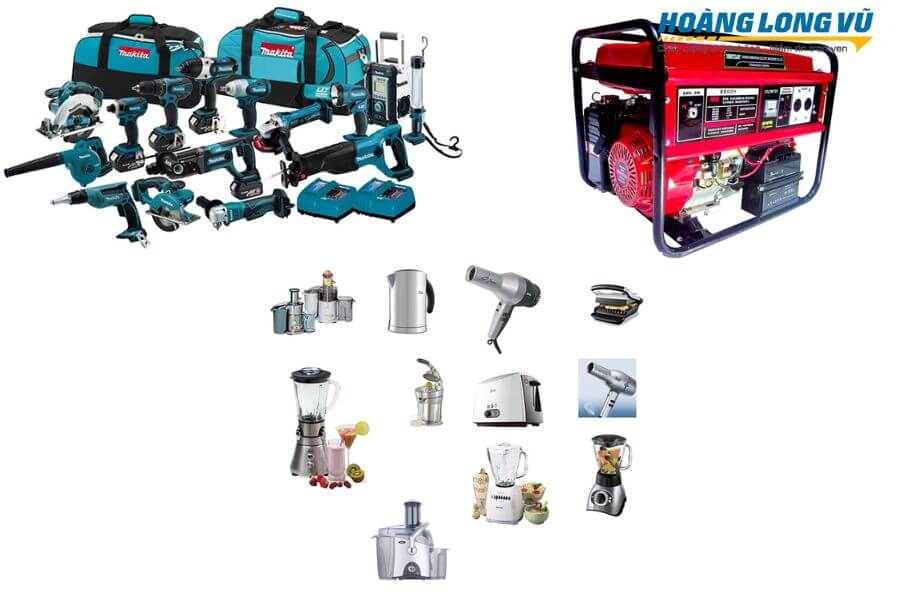

4. Ứng dụng của roto và stato trong đời sống
Có thể thấy roto và stato không chỉ là những thuật ngữ kỹ thuật khô khan mà còn hiện diện khắp nơi trong cuộc sống hàng ngày của chúng ta. Chúng là thành phần cốt lõi của động cơ điện, đóng vai trò then chốt trong vận hành nhiều thiết bị và ứng dụng trong các ngành công nghiệp khác nhau.
Ứng dụng của rôto và stator trong thiết bị gia dụng
Roto và stato âm thầm làm việc trong các thiết bị gia dụng như máy giặt, tủ lạnh, điều hòa không khí, máy bơm nước và quạt điện. Động cơ điện trong các thiết bị này giúp tạo ra chuyển động cần thiết để thực hiện các chức năng như giặt quần áo, duy trì nhiệt độ thấp, tạo luồng không khí mát mẻ, đẩy nước và làm mát không gian. Các thiết bị khác như máy hút bụi, máy xay sinh tố và lò vi sóng cũng sử dụng động cơ điện để hoạt động.
Ứng dụng của rôto và stator trong công nghiệp
Trong các ngành công nghiệp roto và stato là phần quan trọng của máy móc và dây chuyền sản xuất. Động cơ điện trong máy công cụ như máy tiện, máy phay, máy khoan, cung cấp năng lượng cho băng tải, máy bơm công nghiệp, hệ thống điều khiển tự động và robot công nghiệp.
Tham khảo thêm: Cấu tạo máy khoan có động cơ trang bị roto và stato
Toàn bộ nội dung trên là do trong suốt quá trình tư vấn bán hàng và bảo hành các thiết bị dụng cụ dùng điện của Hoàng Long Vũ đút kết được gửi đến bạn đọc. Hy vọng sau bài viết bạn đã hiểu rõ roto và stato là gì và những thông tin liên quan khác. Hãy tiếp tục theo dõi website: hoanglongvu.com để biết thêm nhiều thông tin hữu ích về thiết bị công nghiệp.
